多功能光時域反射儀產品綜述

6426A光時域反射計為7英寸電容全觸摸屏，集成了自動OTDR、專家OTDR、事件地圖、光功率計（OPM）、可視紅光故障定位（VFL）、穩定光源（LS）、多芯測試、損耗測試等功能。OTDR最大動態范圍28dB，可實現最遠100km精準測試，最小事件盲區3m，采樣分辨率最高2.5cm。配備4600mAh高密度大容量聚合物鋰電池，具備智能節電管理，同時支持充電寶供電及充電。

6426A用于測量各類光纖光纜的長度、損耗、接續質量等參數，廣泛用于光纖到戶、城域網及二級骨干網通信系統的工程施工、線路維護及緊急搶修測試、光纖光纜的研制與生產測量等領域。

多功能光時域反射儀主要特點

l 7英寸超大觸摸屏，帶來絲滑操作及舒適的視覺體驗；

l 28dB動態范圍，輕松測試100km光纖線路；

l 一鍵自動測試，自動參數配置，自動事件分析，故障事件輕松查看；

l 自動光眼地圖，故障事件圖形化顯示，故障信息清晰可見；

l OPM、紅光、穩定光源等多功能集成一體，為您的工程作業保駕護航；

l 帶光測試，輕松駕馭光纖到戶場景，輕松定位光纖線路中的故障點；

l 支持Bellcore GR196及SR-4731文件格式；

l 光源支持連續/調制模式輸出；

l 4600mA超大容量電池，超長續航，滿足您一整天的工作需求。

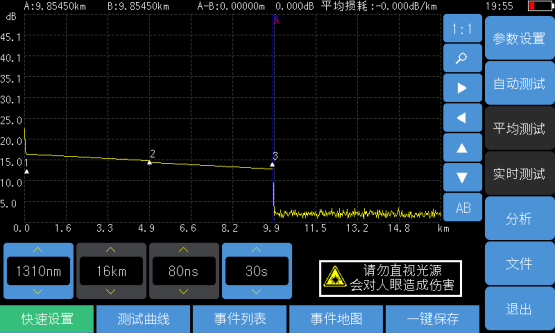

多功能光時域反射儀快速自動測試

自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要進入“自動OTDR”，將光纖接入產品對應OTDR端口、點擊【自動測試】按鈕即可，儀器會自動設置相應的測試條件并給出最終測試結果，包括測試曲線和事件列表等。

自動來光監測及告警功能

當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至?xí)x器內部的探測器造成不可恢復的損壞。6426A具有對被測光纖中的通信光信號自動監測功能，被測光纖只要接入到產品光接口中，測試階段自動感應并監測光纖中是否有通信光信號，一旦監測到有光信號，將及時提示告警信息，為儀器提供及時的保護。

多功能光時域反射儀技術規范

l VFL（標配）

工作波長：650nm±20nm

輸出功率：2mW(典型)

l 光功率計（標配）

波長范圍：850nm～1650nm

功率范圍：-60dBm～+3dBm

l 穩定光源（標配）

工作波長：與OTDR工作波長相同

輸出功率：≥-5dBm

l 6426A OTDR各標準模塊技術規范

單波長模塊:

雙波長模塊:

注：

1.環境溫度23℃±5℃，最大測試脈沖寬度，平均時間大于180s，SNR=1；

2.量程≤1.6km、脈寬5ns，光纖端面反射損耗≥40dB，典型值；

3.量程≤1.6km、脈寬5ns或更小脈沖，光纖端面反射損耗≥50dB，典型值。

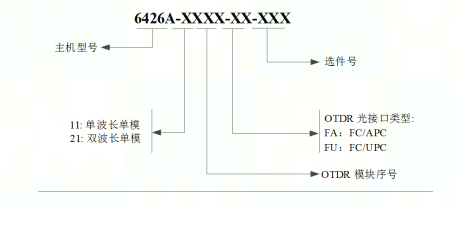

訂貨信息

l 主機：6426A 光時域反射計

l 標配：

l 可選附件：

l 選購信息：

注：由于設計改進的需要，上述內容如有改變，恕不另行通知。
