光時域反射計

產品型號：6422-2101

產品品牌：云境天合

更新時間：2026-04-03

光時域反射計是一種強大的光纖測量工具，具有多種功能，包括光纖的長度和衰減測量、故障定位、接頭質量評估、實時監控等。

電話：13276363313 在線咨詢

產品詳情

一、光時域反射計產品綜述

6422光時域反射計具備單模1310nm、1550nm、1490nm、1625nm、1650nm，多模850nm、1300nm和定制特殊波長的測試能力，可提供單波長、多波長、在線測試等多種模塊，最大動態范圍46dB，可用于干線遠距離多分支通信網絡測試；最小事件盲區0.8m，近端的連接情況可清晰分辨；最高2.5cm采樣分辨率，能夠準確定位事件點。另外提供了穩定光源、光功率計、可視紅光源、光纖端面檢查儀、WiFi模塊等多種便捷的功能選件。

二、光時域反射計主要特點

最大46dB動態范圍，256k數據采樣點；

PON網絡在線測試功能；

單多模一體測試功能；

通信光自動監測功能；

支持Bellcore GR196及SR-4731文件格式。

1.快速自動測試

6422的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要將光纖接入產品對應OTDR端口、點擊【測試】按鈕即可，儀器會自動設置相應的測試條件并給出最終測試結果，包括測試曲線和事件列表等。

2.特有的PON網絡測試功能

6422是光纖接入網及FTTx的測試儀器，內置有PON網絡測試功能，能夠透過多達1:128的光分路器，可以實現對PON網絡各分支的測試。

3.自動來光監測及告警功能

當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至?xí)?duì)儀器內部的探測器造成不可恢復的損壞。6422具有對被測光纖中的通信光信號自動監測功能，被測光纖只要接入到6422的光接口中，測試階段自動感應并監測光纖中是否有通信光信號，一旦監測到有光信號，將及時提示告警信息，為儀器提供及時的保護。

4.光纖鏈路事件智能圖示顯示功能

選擇分析模式切換按鈕，可對當前的軌跡曲線進行圖形化分析，并顯示圖形化分析界面。

5.光纖端面檢查功能

儀器選配了端面檢測功能，點擊【端面檢測】按鈕，將進入到端面檢測操作界面。

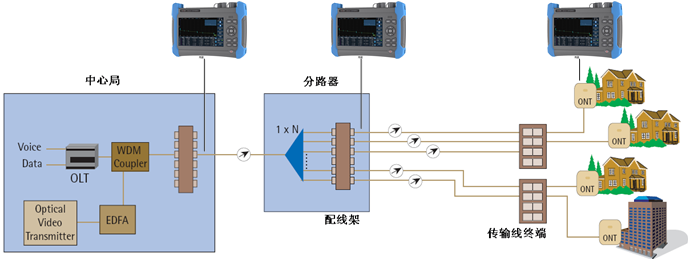

三、光時域反射計典型應用

四、技術規范

最大動態范圍	詳見“6422 OTDR各標準模塊技術規范”
測距準確度	±(0.75＋距離×0.0025％＋取樣間隔)m，不計折射率誤差
測距分辨率	0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m
測試量程	0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(單模)； 0.4、0.8、1.6、3.2、6.4、16、32km(850nm多模)
測試脈寬	3、5、10、30、80、160、320、640、1280、5120、10240、20480ns(單模)； 3、5、10、30、80、160、320、640、1280ns(850nm多模)
最大采樣點數	256k
線性度	0.03dB/dB
損耗分辨率	0.001dB
折射率設置范圍	1.00000～1.99999(步長0.00001)
距離單位	千米、米、千英尺、英尺
顯示	800×480、7英寸TFT彩色LCD(標配電容觸摸屏)
光輸出接口	FC/UPC（標配，可選配LC/UPC、SC/UPC、ST/UPC、FC/APC）
界面語言	可選簡體中文、英文 (可支持其它語言定制需求)
外部接口	USB、Micro-USB、10M/100M以太網、Micro SD
電源	AC/DC適配器：AC100V～240V、50/60Hz、1.5A 直流：15V±2V(2A) 內部鋰電池：10.8V，電池工作時間：8小時
最大功耗	10W（非充電）
外型尺寸	寬×高×深≤252mm×180mm×55mm
重量	≤1.8kg
環境適應性	工作溫度：-10℃～+50℃(電池充電：5℃～40℃) 存儲溫度：-40℃～+70℃(電池：-20℃～60℃) 相對濕度：5%～95%，無結露

VFL（選件）

工作波長：650nm±20nm

輸出功率：2mW(典型)

工作模式：CW、1Hz、2Hz

l光功率計（選件）

波長范圍：850nm～1650nm

功率范圍：-60dBm～+3dBm（或-40dBm～+26dBm）

不確定度：±5%(-25dBm、CW)

l穩定光源（選件）

工作波長：與OTDR工作波長相同

輸出功率：≥-5dBm

工作模式：CW、270Hz、1kHz、2kHz

lWiFi模塊（選件）

通過WiFi模塊，完成手機客戶端與OTDR的互聯，完成手機對OTDR進行遠程控制并接收OTDR回傳的測試結果。

l光纖端面檢查儀（選件）

l6422 OTDR各標準模塊技術規范

1.單波長模塊

模塊號	工作波長	波長	動態范圍1(dB)	事件盲區2（m）	衰減盲區3（m）
6422-1105	單模1625nm (內置濾波器)	單波長	36	1.5	4.5
6422-1106	單模1650nm (內置濾波器)		36	1.5	4.5
6422-1201	多模850nm		24	1.5	8
6422-1202	多模1300nm		36	1.5	8

2.雙波長模塊

模塊號	工作波長	波長	動態范圍1(dB)	事件盲區2（m）	衰減盲區3（m）
6422-2101	單模1310/1550nm	雙波長	37/35	1.5	8
6422-2102	單模1310/1550nm		42/40	0.8	4.5
6422-2103	單模1310/1550nm		45/ 42	0.8	4.5
6422-2105	單模1550/1625nm (內置濾波器)		36/36	1.5	8
6422-2107	單模1550 /1650nm (內置濾波器)		36/36	1.5	8
6422-2109	單模1310/1550nm		46/46	0.8	4.5
6422-2108	單模1310/1550nm		30/28	1.5	8
6422-2201	多模850nm/1300nm		26/34	1.5	8

3.三波長模塊

模塊號	工作波長	波長	動態范圍1(dB)	事件盲區2（m）	衰減盲區3（m）
6422-3101	單模1310/1490/1550nm	三波長	37/35/35	1.5	8
6422-3102	單模1310/1550/1625nm (內置濾波器，雙光口)		37/35/35	1.5	8
6422-3103	單模1310/1550/1625nm (內置濾波器，單光口)		42/40/40	0.8	4.5
6422-3104	單模1310/1550/1650nm (內置濾波器，單光口)		42/40/40	0.8	4.5
6422-3105	單模1310/1550/1650nm (內置濾波器，雙光口)		37/35/35	1.5	8
6422-3106	單模1310/1550/1625nm (內置濾波器，單光口)		30/28/28	1.5	8

4.四波長模塊

模塊號	工作波長	波長	動態范圍1(dB)	事件盲區2（m）	衰減盲區3（m）
6422-4101	1310/1490/1550/1625nm (內置濾波器，雙光口)	四波長	37/35/35/35	1.5	4.5
6422-4105	1310/1490/1550/1650nm (內置濾波器，雙光口)		37/35/35/35	1.5	4.5
6422-4001	單模1310/1550nm 多模850/1300nm		37/35/26/34	1.5	8
6422-4002	單模1310/1550nm 多模850/1300nm		30/28/24/28	1.5	8

注：

1.環境溫度23℃±5℃，最大測試脈沖寬度，平均時間大于180s，SNR=1；

2.量程≤1.6km、脈寬3ns，光纖端面反射損耗≥40dB，典型值；

3.量程≤1.6km、脈寬5ns或更小脈沖，光纖端面反射損耗≥50dB，典型值。

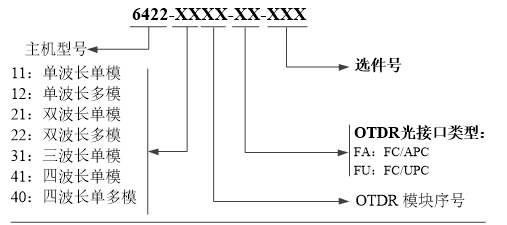

五、光時域反射計訂貨信息

主機：6422光時域反射計

標配：

序號	名稱	說明
1	6422光時域反射計主機	內含鋰電池
2	電源線組件	輸入電壓100-240Vac，50Hz-60Hz，2.0A 輸出電壓15V，輸出電流≥3A
3	用戶手冊	-
4	產品合格證	-
5	專用軟包	-

可選附件：

選件編號	名稱	型號/參數
6422-001	U盤	存儲容量≥4GB
6422-002	SD卡	存儲容量≥8GB
6422-003	USB數據線	長度≥0.5m
6422-004	備用電池包	6422專用電池包
6422-005	LC適配器	-
6422-006	SC適配器	-
6422-007	ST適配器	-
6422-008	VFL（紅光源）	波長：650nm±20nm，輸出功率≥2mW
6422-009	OPM（光功率計）	波長范圍：850nm～1650nm，功率范圍：-60dBm～+3dBm
6422-010	LS（光源）	輸出波長與OTDR模塊相同，輸出功率≥-5dBm
6422-011	專用工程塑料箱
6422-012	光纖端面檢測儀	放大倍數≥200，USB接口
6422-013	WiFi模塊
